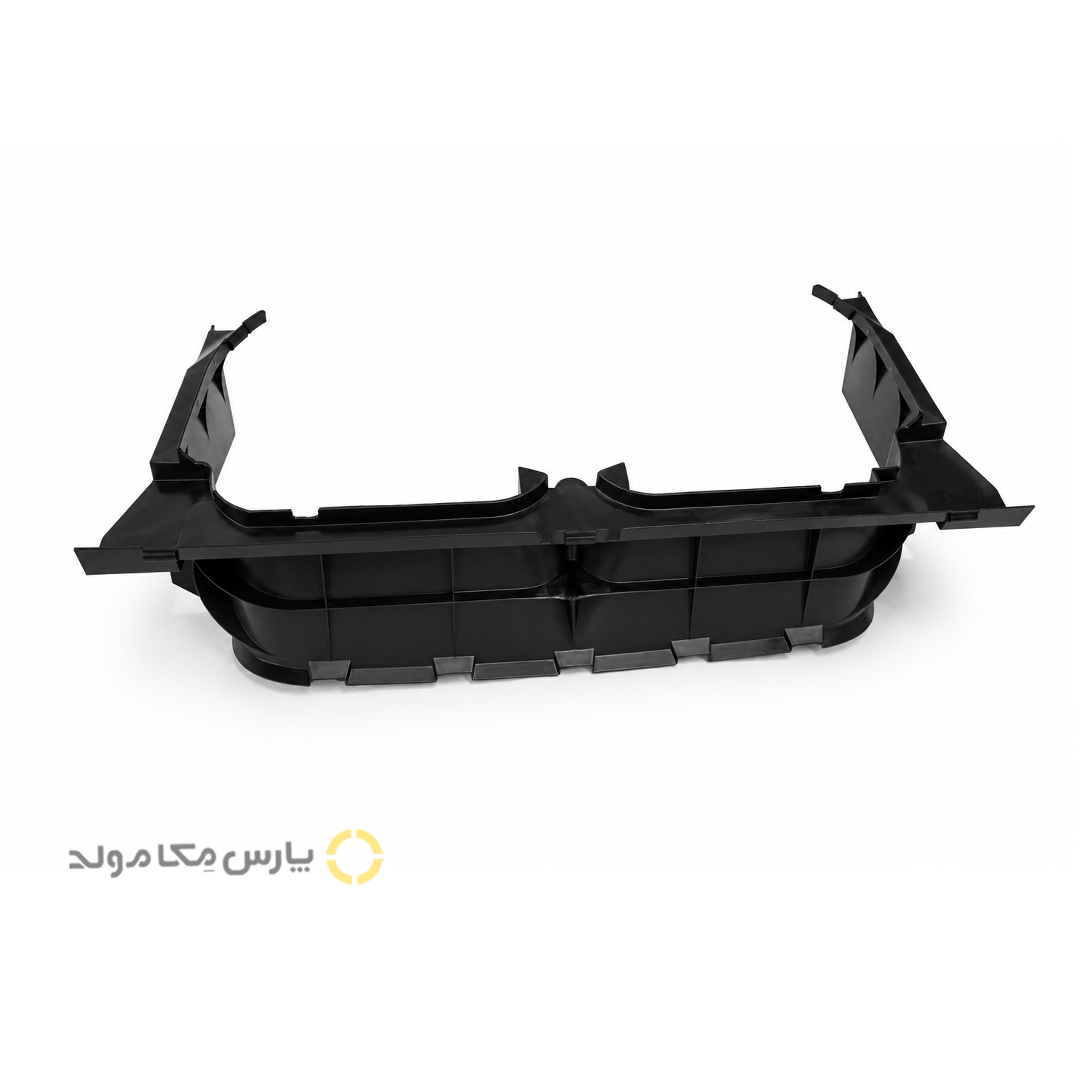

قاب بادگیر فن سمند
قاب بادگیر فن سمند یکی از اجزای مجموعه فن و رادیاتور سیستم خنک‌کاری خودرو است که در اطراف مجموعه فن قرار می‌گیرد و به هدایت جریان هوا در محدوده رادیاتور کمک می‌کند. این قطعه علاوه بر نقش هدایت جریان هوا، محل قرارگیری و نگهداری مجموعه فن را نیز در موقعیت مناسب حفظ می‌کند.
در بازار قطعات یدکی، قاب بادگیر فن برای مدل‌های مختلف سمند عرضه می‌شود. برای نمونه، بادگیر فن سمند سورن / آریسان با کد 1260201499 و همچنین قاب بادگیر رادیاتور سمند سورن توربوشارژ با کد 1260203299 در فهرست قطعات بازار ثبت شده‌اند.
قاب بادگیر فن سمند چیست؟
قاب بادگیر فن، ساختاری است که در مجموعه فن رادیاتور نصب می‌شود و فن را در موقعیت مشخص خود نسبت به رادیاتور نگه می‌دارد.
هنگام روشن شدن فن، جریان هوا باید در مسیر مناسبی از میان رادیاتور عبور کند. قاب بادگیر فن سمند به شکل‌گیری این مسیر و حفظ موقعیت صحیح فن کمک می‌کند.
به همین دلیل این قطعه را نباید صرفاً یک قاب پلاستیکی ساده در نظر گرفت؛ شکستگی یا تغییر شکل آن می‌تواند روی عملکرد مجموعه فن و ایجاد صدای غیرعادی تأثیر بگذارد.
وظیفه قاب بادگیر فن سمند
مهم‌ترین وظایف قاب بادگیر فن سمند عبارت‌اند از:
- نگهداری مجموعه فن در موقعیت مناسب
- کمک به هدایت جریان هوای فن
- ایجاد فاصله مناسب بین پروانه و اجزای اطراف
- کمک به عبور جریان هوا از محدوده رادیاتور
- جلوگیری از جابه‌جایی و لرزش غیرعادی مجموعه فن
البته عملکرد نهایی سیستم خنک‌کاری فقط به قاب بادگیر وابسته نیست و وضعیت رادیاتور، موتور فن، پروانه، مدار مایع خنک‌کننده و سیستم کنترل فن نیز اهمیت دارد.
اهمیت قاب بادگیر فن در سیستم خنک‌کاری سمند
رادیاتور برای دفع حرارت مایع خنک‌کننده به جریان هوا نیاز دارد. زمانی که خودرو در حرکت است، جریان هوای محیط از جلوی رادیاتور عبور می‌کند؛ اما در شرایطی مانند توقف یا ترافیک، فن رادیاتور نقش مهم‌تری پیدا می‌کند.
در چنین شرایطی، سلامت قاب بادگیر فن سمند اهمیت پیدا می‌کند، زیرا فن باید در موقعیت صحیح خود قرار داشته باشد و جریان هوا نیز تا حد امکان در مسیر مناسب هدایت شود.
به همین دلیل، اگر قاب شکسته یا پایه‌های آن آسیب دیده باشند، بهتر است همراه با سرویس فن و رادیاتور بررسی شود.
علائم خرابی قاب بادگیر فن سمند
خرابی این قطعه معمولاً با علائم ظاهری یا مکانیکی قابل تشخیص است.
۱. ترک یا شکستگی قاب
ضربه، فرسودگی یا فشار مکانیکی می‌تواند باعث ایجاد ترک در بدنه قاب یا شکستگی پایه‌های آن شود.
۲. لق شدن قاب
اگر پایه‌های قاب یا محل اتصال آن آسیب دیده باشد، ممکن است هنگام روشن شدن فن، قاب دچار لرزش شود.
۳. صدای غیرعادی هنگام روشن شدن فن
صدای تق‌تق، لرزش یا صدای برخورد می‌تواند در اثر تماس پروانه با قاب ایجاد شود. البته برای تشخیص دقیق باید خود پروانه، موتور فن و محل نصب نیز بررسی شوند.
۴. تغییر شکل قاب
در صورت تغییر شکل قاب، فاصله آن با پروانه فن ممکن است کاهش پیدا کند. این وضعیت می‌تواند احتمال تماس پروانه با قاب را افزایش دهد.
۵. شکستگی پایه‌های نصب
گاهی بدنه قاب سالم به نظر می‌رسد اما یکی از پایه‌های اتصال شکسته است. در این حالت مجموعه فن ممکن است به‌درستی در جای خود ثابت نماند.
علت خرابی قاب بادگیر فن سمند
عوامل مختلفی می‌توانند باعث آسیب دیدن قاب بادگیر فن سمند شوند:
- ضربه از قسمت جلوی خودرو
- تصادف و آسیب به مجموعه رادیاتور
- لرزش شدید موتور فن
- برخورد پروانه با قاب
- شکستگی پایه‌های نگهدارنده
- فرسودگی قطعه در اثر حرارت و گذشت زمان
- نصب نادرست
- تعمیرات غیراصولی اطراف رادیاتور و فن
اگر قاب در اثر برخورد پروانه آسیب دیده باشد، صرفاً تعویض قاب کافی نیست و علت اصلی برخورد نیز باید بررسی شود.
تفاوت قاب بادگیر فن با پروانه و موتور فن
یکی از نکات مهم هنگام خرید قطعات سیستم خنک‌کاری، تشخیص صحیح قطعه موردنیاز است.
موتور فن نیروی لازم برای چرخش فن را ایجاد می‌کند.
پروانه فن با چرخش خود جریان هوا ایجاد می‌کند.
اما قاب بادگیر فن سمند وظیفه نگهداری و هدایت مجموعه فن را بر عهده دارد.
بنابراین اگر قاب آسیب دیده باشد، لازم نیست لزوماً موتور فن یا پروانه تعویض شود؛ ابتدا باید هر قطعه به‌صورت جداگانه بررسی شود.
قاب بادگیر فن سمند برای چه مدل‌هایی مناسب است؟
سمند در طول دوره تولید با موتور و نسخه‌های مختلف عرضه شده است؛ بنابراین نمی‌توان تمام قاب‌های بادگیر فن را بدون بررسی، قابل نصب روی همه مدل‌ها دانست.
در بازار، برای مثال، بادگیر فن سمند سورن/آریسان با کد 1260201499 ثبت شده است. همچنین برای سورن توربوشارژ قاب بادگیر رادیاتور با کد 1260203299 عرضه شده است.
بنابراین هنگام خرید قاب بادگیر فن سمند بهتر است مدل خودرو، موتور، شکل قاب و محل پایه‌های نصب با قطعه قبلی تطبیق داده شود.
راهنمای خرید قاب بادگیر فن سمند
برای خرید قاب بادگیر فن سمند فقط ظاهر قطعه را بررسی نکنید. موارد زیر اهمیت زیادی دارند:
- تطابق با مدل دقیق سمند
- تطابق با نوع موتور
- محل صحیح پایه‌های نصب
- فرم و ابعاد قاب
- سلامت تمام پایه‌ها
- عدم وجود ترک
- عدم تاب‌داشتگی
- هماهنگی با پروانه فن
- کیفیت ساخت و مواد اولیه
اگر قطعه برای سمند سورن توربوشارژ تهیه می‌شود، حتماً مدل توربو را با نسخه معمولی اشتباه نگیرید؛ زیرا قطعات بادگیر فن می‌توانند با توجه به مجموعه خنک‌کاری خودرو متفاوت باشند.
چه زمانی قاب بادگیر فن سمند را تعویض کنیم؟
وجود یک خط‌وخش یا آسیب سطحی لزوماً به معنی نیاز فوری به تعویض قاب نیست. اما در شرایط زیر بهتر است قطعه تعویض شود:
- شکستگی پایه‌های نصب
- ترک شدید بدنه
- تغییر شکل قاب
- تماس قاب با پروانه فن
- لق بودن مجموعه
- ایجاد صدای غیرعادی هنگام کارکرد فن
- آسیب ناشی از تصادف
استفاده از قاب شکسته و تعمیر موقت آن با بست یا چسب، مخصوصاً در قسمت نزدیک به پروانه، می‌تواند باعث ایجاد مشکل مجدد شود.
نحوه تعویض قاب بادگیر فن سمند
برای تعویض قاب بادگیر فن سمند ابتدا باید خودرو خاموش باشد و فن کاملاً متوقف شده باشد. پس از دسترسی به مجموعه فن، اتصالات و پایه‌های قاب باز می‌شوند.
قاب آسیب‌دیده خارج شده و نمونه جدید در محل خود قرار می‌گیرد. سپس تمام پایه‌ها و نقاط اتصال باید به‌درستی محکم شوند.
بعد از نصب، فاصله پروانه فن با قاب بررسی می‌شود. در نهایت عملکرد فن در حالت روشن کنترل می‌شود تا صدای غیرعادی، لرزش یا تماس بین پروانه و قاب وجود نداشته باشد.
نکات نگهداری قاب بادگیر فن
برای افزایش عمر قاب بادگیر فن سمند بهتر است در سرویس‌های دوره‌ای، وضعیت آن نیز بررسی شود.
موارد مهم عبارت‌اند از:
- بررسی پایه‌های قاب
- کنترل ترک یا شکستگی
- بررسی وضعیت پروانه فن
- بررسی صدای غیرعادی موتور فن
- کنترل فاصله پروانه با قاب
- بررسی اتصالات مجموعه فن
- جلوگیری از وارد شدن ضربه به رادیاتور
اگر هنگام روشن شدن فن صدای جدیدی ایجاد شده است، بهتر است بررسی را به تأخیر نیندازید.
جمع‌بندی
قاب بادگیر فن سمند یکی از اجزای مهم مجموعه فن و رادیاتور است که با نگهداری فن در موقعیت مناسب و کمک به هدایت جریان هوا، در عملکرد صحیح سیستم خنک‌کاری نقش دارد.
ترک، شکستگی پایه، تغییر شکل یا لق شدن قاب می‌تواند باعث لرزش و ایجاد صدای غیرعادی شود و در موارد شدید، احتمال تماس پروانه فن با قاب را افزایش دهد.
برای خرید این قطعه، مهم‌ترین نکته تطابق دقیق قاب با مدل و موتور سمند است. در بازار نیز برای نسخه‌های مختلف سمند و سورن، قاب‌های متفاوتی عرضه شده‌اند؛ بنابراین بهتر است قبل از سفارش، شکل قطعه و نقاط اتصال با نمونه نصب‌شده روی خودرو مقایسه شود.
سوالات متداول
قاب بادگیر فن سمند چه وظیفه‌ای دارد؟
قاب بادگیر فن، مجموعه فن را در موقعیت مناسب نگه می‌دارد و به هدایت جریان هوای فن در محدوده رادیاتور کمک می‌کند.
آیا قاب بادگیر فن روی خنک شدن موتور تأثیر دارد؟
به‌صورت غیرمستقیم بله. قاب باید شرایط مناسبی برای قرارگیری فن و هدایت جریان هوا ایجاد کند؛ البته عملکرد خنک‌کاری به کل سیستم وابسته است.
خرابی قاب بادگیر می‌تواند باعث صدای فن شود؟
بله. شکستگی، لق شدن یا تغییر شکل قاب می‌تواند باعث لرزش یا حتی تماس پروانه با قاب شود.
آیا قاب بادگیر همه مدل‌های سمند یکی است؟
خیر، نباید بدون بررسی آن را یکسان فرض کرد. نوع موتور، مدل خودرو و مجموعه فن باید هنگام انتخاب قطعه در نظر گرفته شود.
قاب بادگیر فن سمند سورن با سمند معمولی یکی است؟
ممکن است تفاوت داشته باشد. در بازار حتی برای سورن توربوشارژ قاب بادگیر رادیاتور با کد جداگانه عرضه شده است؛ بنابراین تطبیق کد و فرم قطعه اهمیت دارد.
