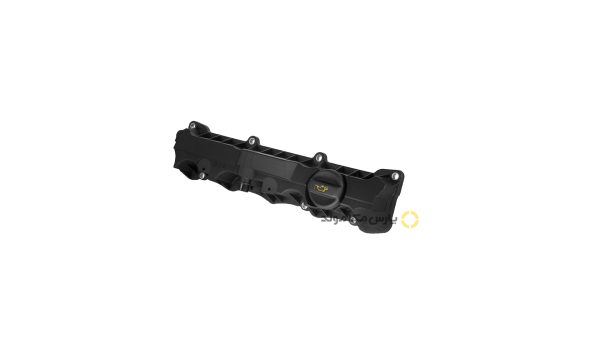

قالپاق سوپاپ دود پژو 206 (موتور TU5)

قالپاق سوپاپ دود پژو 206 (موتور TU5) یکی از اجزای مجموعه پوشش بالایی سرسیلندر موتور TU5 است که در بخش مربوط به میل‌سوپاپ دود قرار می‌گیرد. این قطعه ضمن پوشاندن و محافظت از اجزای مکانیزم سوپاپ در قسمت بالایی سرسیلندر، به همراه واشر مخصوص خود در آب‌بندی این بخش از موتور نقش دارد.

موتور TU5JP4 / NFU از ساختار ۱.۶ لیتری ۱۶ سوپاپ با دو میل‌سوپاپ بهره می‌برد و در کاتالوگ‌های قطعات، پوشش‌های سرسیلندر برای سمت‌های Intake و Exhaust به‌صورت جداگانه فهرست شده‌اند. بنابراین هنگام خرید، تطبیق دقیق سمت قطعه با نمونه نصب‌شده روی خودرو اهمیت دارد.

قالپاق سوپاپ دود TU5 چه وظیفه‌ای دارد؟

قسمت بالایی سرسیلندر TU5 محل قرارگیری مجموعه‌ای از قطعات متحرک موتور و مسیرهای روغن‌کاری است. قالپاق سوپاپ دود این بخش را پوشش می‌دهد و در کنار واشر، مانع خروج روغن از محل اتصال پوشش و سرسیلندر می‌شود.

بنابراین عملکرد این قطعه را می‌توان در چند مورد خلاصه کرد:

• پوشش قسمت مربوط به مکانیزم سوپاپ دود
• محافظت از اجزای داخلی در برابر آلودگی
• کمک به حفظ روغن در فضای روغن‌کاری‌شونده بالای سرسیلندر
• ایجاد سطح مناسب برای آب‌بندی همراه با واشر
• حفظ یکپارچگی مجموعه پوشش سرسیلندر

در کاتالوگ‌های قطعات TU5JP4 نیز برای این مجموعه، Cylinder Head Cover و Cylinder Head Cover Gasket به‌صورت مشخص فهرست شده‌اند.

ساختار قالپاق سوپاپ دود پژو 206 TU5

موتور TU5JP4 دارای دو میل‌سوپاپ است و به همین دلیل پوشش بالایی سرسیلندر در این موتور به بخش‌های مربوط به سمت هوا و دود تقسیم شده است.

در کاتالوگ قطعات پژو 206، برای این موتور پوشش سمت Intake و پوشش سمت Exhaust به‌صورت جداگانه مشخص شده‌اند. این موضوع نشان می‌دهد که در زمان خرید یا تعویض، صرفاً عنوان «قالپاق سوپاپ TU5» کافی نیست و باید سمت صحیح قطعه مشخص شود.

آب‌بندی قالپاق سوپاپ دود TU5

یکی از مهم‌ترین وظایف مجموعه قالپاق و واشر آن، جلوگیری از نشت روغن از قسمت بالایی سرسیلندر است.

واشر بین سطح تماس قالپاق و سرسیلندر قرار می‌گیرد و با ایجاد آب‌بندی مناسب، از خروج روغن جلوگیری می‌کند. در منابع قطعات TU5JP4 نیز واشر مخصوص پوشش سرسیلندر برای این موتور ثبت شده و برای برخی نسخه‌ها تعداد موردنیاز دو عدد اعلام شده است.

به همین دلیل، در زمان باز کردن مجموعه بهتر است وضعیت واشر بررسی شود و در صورت فرسودگی، تغییر شکل یا آسیب‌دیدگی، از واشر نو و سازگار با همان مدل قالپاق استفاده شود.

علائم خرابی قالپاق سوپاپ دود پژو 206

خرابی قالپاق یا مشکل در آب‌بندی آن می‌تواند باعث بروز نشانه‌هایی در قسمت بالایی موتور شود، از جمله:

• مشاهده روغن در اطراف محل اتصال قالپاق
• روغنی شدن قسمت بالایی سرسیلندر
• ترک یا شکستگی بدنه قالپاق
• آسیب‌دیدگی محل پیچ‌ها
• تغییر شکل سطح آب‌بندی
• نصب نامناسب یا لق شدن پوشش
• ایجاد نشتی پس از تعمیرات

البته اگر روغن در اطراف قالپاق مشاهده شود، نباید بلافاصله خود قالپاق را معیوب دانست؛ واشر، سطح تماس و سایر نقاط اطراف نیز باید بررسی شوند.

آیا واشر قالپاق سوپاپ TU5 قابل استفاده مجدد است؟

در صورت باز کردن مجموعه، وضعیت واشر باید بررسی شود. واشری که بر اثر حرارت، فشار نصب و گذشت زمان دچار تغییر شکل یا فرسودگی شده باشد، ممکن است پس از نصب مجدد آب‌بندی مناسبی ایجاد نکند.

در بازار قطعات TU5JP4 نیز واشرهای متناسب با پوشش سرسیلندر این موتور به‌صورت قطعه مجزا عرضه می‌شوند.

بنابراین هنگام تعمیرات، استفاده از واشر مناسب و سالم اهمیت زیادی دارد.

نکات مهم هنگام نصب قالپاق سوپاپ دود TU5

برای نصب صحیح این قطعه، چند نکته باید رعایت شود:

1. سطح تماس سرسیلندر و قالپاق کاملاً تمیز شود.
2. واشر مناسب در محل صحیح قرار گیرد.
3. قالپاق بدون اعمال فشار یا ضربه اضافی نصب شود.
4. پیچ‌ها به‌صورت یکنواخت بسته شوند.
5. از سفت کردن بیش از حد پیچ‌ها خودداری شود.
6. پس از نصب، اطراف محل اتصال از نظر نشتی بررسی شود.

در مستندات قطعات و تعمیراتی TU5، وجود پوشش و واشر اختصاصی این مجموعه تأیید شده است؛ بنابراین استفاده از قطعه و واشر متناسب با TU5JP4 اهمیت دارد.

تفاوت قالپاق سوپاپ دود و هوا در TU5

یکی از نکات مهم در خرید این محصول، تفاوت قالپاق سوپاپ دود با قالپاق سوپاپ هوا است.

برای موتور TU5JP4، منابع قطعات، پوشش سرسیلندر را در دو موقعیت Intake Side و Exhaust Side ثبت کرده‌اند. بنابراین اگر قصد تعویض قالپاق را دارید، باید سمت قطعه را دقیقاً مشخص کنید.

این موضوع به‌خصوص در فروش اینترنتی اهمیت دارد؛ زیرا عنوان کلی «قالپاق سوپاپ TU5» ممکن است باعث انتخاب اشتباه قطعه شود.

قالپاق سوپاپ دود پژو 206 پارس مکامولد

قالپاق سوپاپ دود پژو 206 (موتور TU5) تولید شرکت پارس مکامولد با استفاده از مواد اولیه باکیفیت و فرآیند تولید دقیق عرضه می‌شود.

دقت ابعادی، کیفیت سطح آب‌بندی، استحکام محل‌های اتصال و مونتاژپذیری مناسب از عوامل مهم در کیفیت این قطعه هستند. انتخاب صحیح سمت قطعه و استفاده از واشر متناسب با آن نیز برای دستیابی به آب‌بندی مناسب اهمیت دارد.

راهنمای خرید قالپاق سوپاپ دود پژو 206

قبل از خرید، این موارد را بررسی کنید:

• خودرو: پژو 206
• موتور: TU5
• کد موتور: TU5JP4 / NFU
• سمت قطعه: دود / Exhaust
• تطابق شکل و ابعاد
• محل پیچ‌ها و اتصالات
• وضعیت سطح آب‌بندی
• سازگاری واشر
• کیفیت مواد اولیه
• دقت ساخت

جمع‌بندی

قالپاق سوپاپ دود پژو 206 (موتور TU5) بخشی از مجموعه پوشش بالایی سرسیلندر موتور TU5JP4 است که در سمت میل‌سوپاپ دود قرار می‌گیرد. این قطعه همراه با واشر مناسب در پوشش و آب‌بندی قسمت مربوط به مکانیزم سوپاپ نقش دارد.

در صورت مشاهده ترک، شکستگی یا نشتی روغن، باید قالپاق، واشر و سطح اتصال بررسی شوند. همچنین هنگام خرید، تشخیص صحیح سمت دود (Exhaust) از اهمیت بالایی برخوردار است. کاتالوگ‌های قطعات نیز برای TU5JP4 پوشش‌های سمت هوا و دود را جداگانه مشخص کرده‌اند.
