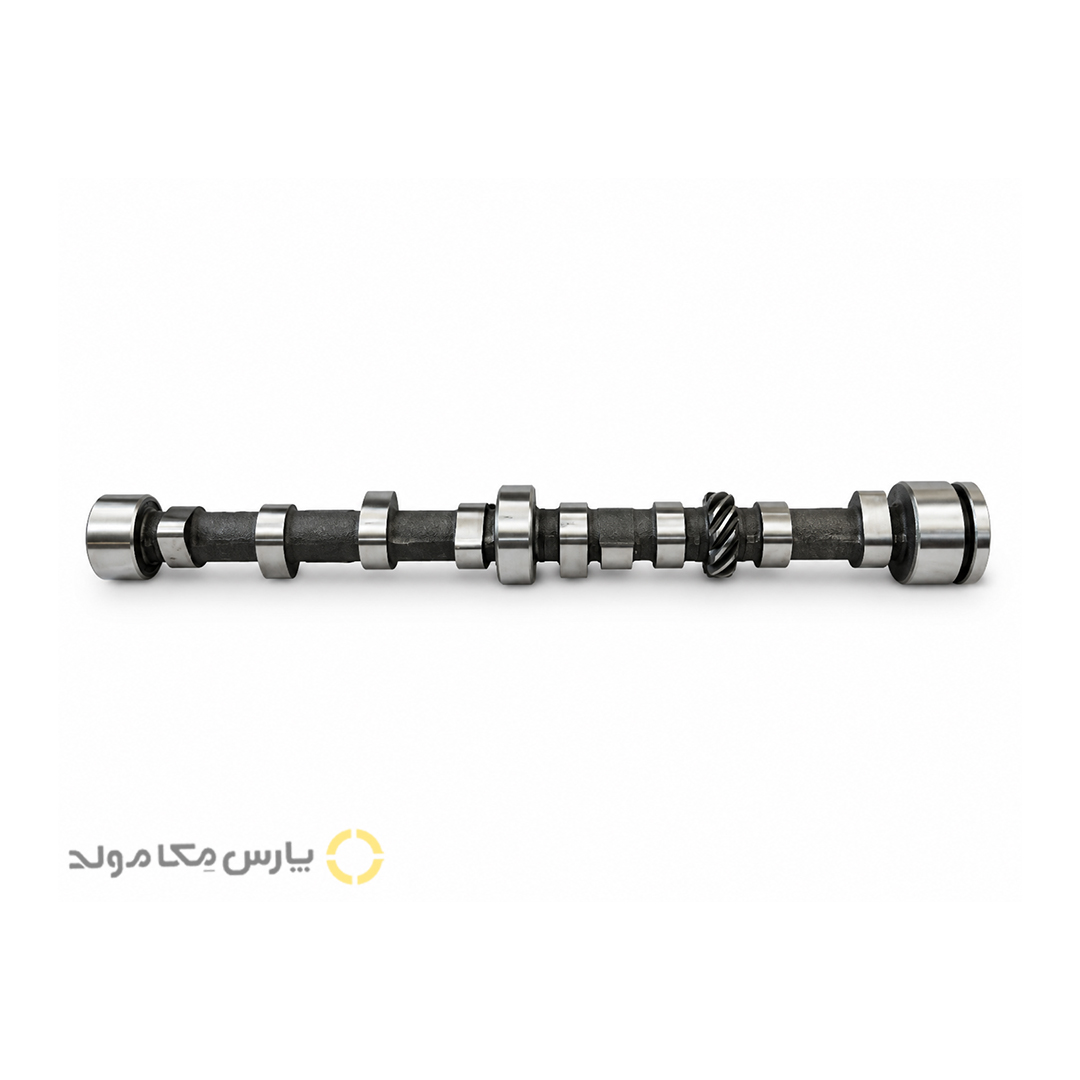

میل بادامک انژکتور آردی – روآ (موتور OHV)
میل بادامک انژکتور آردی – روآ (موتور OHV)
میل بادامک انژکتور آردی – روآ موتور OHV یکی از قطعات اصلی مکانیزم سوپاپ در موتورهای OHV است که وظیفه کنترل زمان باز و بسته شدن سوپاپ‌های ورودی و خروجی را بر عهده دارد. در ساختار OHV، میل بادامک در بخش پایین‌تر موتور قرار گرفته و حرکت بادامک‌ها از طریق مجموعه تایپیت، میل تایپیت و اسبک‌ها به سوپاپ‌ها منتقل می‌شود.
هماهنگی دقیق میل بادامک با میل‌لنگ باعث می‌شود سوپاپ‌ها متناسب با موقعیت پیستون‌ها باز و بسته شوند. به همین دلیل سلامت میل بادامک و اجزای مرتبط با آن در تنفس مناسب موتور، احتراق و کارکرد منظم پیشرانه اهمیت زیادی دارد.
عملکرد میل بادامک انژکتور آردی – روآ موتور OHV
در موتور OHV، برخلاف موتورهای OHC که میل بادامک در سرسیلندر قرار دارد، میل بادامک در بلوک موتور قرار می‌گیرد. با چرخش میل بادامک، برجستگی‌های بادامک باعث حرکت تایپیت‌ها شده و این حرکت از طریق میل تایپیت به اسبک‌ها منتقل می‌شود.
اسبک‌ها در نهایت سوپاپ‌های ورودی و خروجی را باز می‌کنند. با عبور بادامک از موقعیت مورد نظر، مجموعه سوپاپ با کمک فنر سوپاپ به وضعیت بسته بازمی‌گردد.
بنابراین میل بادامک انژکتور آردی – روآ موتور OHV نقش اصلی در تعیین زمان‌بندی مکانیکی حرکت سوپاپ‌ها دارد.
وظیفه میل بادامک در موتور OHV چیست؟
برای عملکرد صحیح موتور باید ورود هوا و سوخت و خروج گازهای حاصل از احتراق در زمان مشخصی انجام شود. میل بادامک با پروفیل طراحی‌شده بادامک‌های خود این فرآیند را کنترل می‌کند.
شکل بادامک‌ها روی زمان شروع حرکت سوپاپ، میزان حرکت و مدت باز ماندن آن‌ها تأثیر دارد. به همین دلیل سایش غیرعادی بادامک‌ها می‌تواند عملکرد مجموعه سوپاپ را تغییر دهد.
هماهنگی صحیح میل بادامک و میل‌لنگ نیز ضروری است تا حرکت سوپاپ‌ها متناسب با چرخه کاری موتور انجام شود.
علائم خرابی میل بادامک آردی و روآ
خرابی یا سایش میل بادامک می‌تواند با ایجاد صدای غیرعادی در مجموعه سوپاپ‌ها، کاهش عملکرد موتور یا کارکرد نامنظم پیشرانه همراه باشد.
سایش سطح بادامک‌ها نیز می‌تواند میزان حرکت مکانیزم سوپاپ را تحت تأثیر قرار دهد. در چنین شرایطی ممکن است موتور عملکرد طبیعی خود را نداشته باشد.
با این حال این نشانه‌ها فقط مختص خرابی میل بادامک انژکتور آردی – روآ موتور OHV نیستند. مشکلات مربوط به تایپیت‌ها، میل تایپیت، اسبک‌ها، تنظیم سوپاپ، سیستم سوخت‌رسانی یا جرقه‌زنی نیز می‌توانند علائم مشابهی ایجاد کنند.
به همین دلیل پیش از تعویض قطعه باید مجموعه موتور به‌درستی عیب‌یابی شود.
سایش بادامک‌ها چه تأثیری دارد؟
سطوح بادامک در زمان کار موتور به‌طور مداوم با اجزای مکانیزم سوپاپ درگیر هستند. طراحی صحیح و روانکاری مناسب باعث می‌شود این تماس در شرایط کنترل‌شده انجام شود.
در صورت ایجاد سایش شدید روی بادامک، شکل طراحی‌شده سطح آن تغییر می‌کند. این موضوع می‌تواند حرکت صحیح اجزای مرتبط و در نهایت عملکرد سوپاپ را تحت تأثیر قرار دهد.
اگر روی میل بادامک قبلی سایش غیرعادی مشاهده شده است، بهتر است تنها به تعویض قطعه اکتفا نشود و علت ایجاد سایش نیز بررسی شود.
اهمیت تایپیت و میل تایپیت در موتور OHV
یکی از تفاوت‌های مهم ساختار OHV با برخی موتورهای دیگر، نحوه انتقال حرکت میل بادامک به سوپاپ‌ها است.
حرکت میل بادامک انژکتور آردی – روآ موتور OHV ابتدا به تایپیت منتقل می‌شود. سپس میل تایپیت این حرکت را به اسبک رسانده و اسبک باعث حرکت سوپاپ می‌شود.
به همین دلیل هنگام بررسی یا تعویض میل بادامک، وضعیت قطعاتی که با آن کار می‌کنند نیز اهمیت دارد. وجود سایش یا آسیب در اجزای مرتبط می‌تواند عملکرد مجموعه را مختل کند.
اهمیت روغن‌کاری میل بادامک
روانکاری صحیح یکی از عوامل مهم در دوام میل بادامک و قطعات مرتبط است. روغن موتور با تشکیل لایه روانکار بین سطوح متحرک، اصطکاک و سایش را کاهش می‌دهد.
کاهش سطح روغن، استفاده از روغن نامناسب یا وجود ایراد در سیستم روانکاری می‌تواند شرایط کاری قطعات داخلی موتور را نامناسب کند.
اگر میل بادامک قبلی دچار آسیب یا سایش شدید شده باشد، بررسی سیستم روغن‌کاری پیش از نصب قطعه جدید اهمیت دارد.
اهمیت تایمینگ صحیح موتور
میل بادامک و میل‌لنگ باید با نسبت و موقعیت صحیح نسبت به یکدیگر حرکت کنند تا سوپاپ‌ها در زمان مناسب باز و بسته شوند.
در زمان تعمیر یا تعویض میل بادامک انژکتور آردی – روآ موتور OHV، تنظیم صحیح مجموعه تایمینگ اهمیت زیادی دارد. نصب یا تنظیم نادرست می‌تواند باعث کارکرد نامناسب موتور شود.
به همین دلیل هنگام مونتاژ باید موقعیت قطعات و علائم تایمینگ مطابق مشخصات فنی موتور تنظیم شوند.
بررسی قطعات مرتبط هنگام تعویض میل بادامک
پیش از نصب میل بادامک جدید بهتر است تایپیت‌ها، میل تایپیت‌ها، اسبک‌ها و سایر قطعات مرتبط از نظر سایش و آسیب بررسی شوند.
اگر قطعه قبلی به دلیل مشکل در روانکاری یا سایش یکی از اجزای مرتبط آسیب دیده باشد، نصب میل بادامک جدید بدون رفع علت اصلی می‌تواند باعث بروز مجدد مشکل شود.
همچنین سطوح کاری میل بادامک باید هنگام مونتاژ به شکل مناسب روانکاری شوند و مجموعه مطابق اصول فنی موتور نصب شود.
تفاوت میل بادامک موتور OHV با OHC
در موتور OHV، میل بادامک داخل بلوک موتور قرار دارد و حرکت آن از طریق اجزایی مانند تایپیت، میل تایپیت و اسبک به سوپاپ‌ها منتقل می‌شود.
در بسیاری از موتورهای OHC، میل بادامک در قسمت سرسیلندر قرار دارد و ساختار انتقال حرکت به سوپاپ‌ها متفاوت است.
بنابراین میل بادامک موتور OHV باید دقیقاً متناسب با طراحی همان موتور انتخاب شود و شباهت ظاهری یک میل بادامک دیگر برای تأیید سازگاری آن کافی نیست.
خرید میل بادامک انژکتور آردی – روآ موتور OHV
هنگام خرید میل بادامک انژکتور آردی – روآ موتور OHV باید تطابق قطعه با نوع موتور خودرو بررسی شود. مشخصات فیزیکی قطعه، پروفیل بادامک‌ها و نحوه قرارگیری آن باید با مجموعه موتور مورد نظر سازگار باشد.
در صورت تعویض میل بادامک آسیب‌دیده، بررسی سیستم روغن‌کاری و اجزای مکانیزم سوپاپ نیز اهمیت دارد. انتخاب قطعه مناسب، نصب اصولی و تنظیم صحیح تایمینگ از موارد مهم برای عملکرد مناسب مجموعه پس از تعمیر هستند.
