آموزش نصب درب سوپاپ تیبا، کوئیک و ساینا (موتور m15)
آموزش نصب درب سوپاپ تیبا، کوئیک و ساینا (موتور M15)
نصب صحیح درب سوپاپ تیبا، کوئیک و ساینا با موتور M15 اهمیت زیادی در آب‌بندی قسمت فوقانی موتور و جلوگیری از نشتی روغن دارد. در این آموزش، مراحل باز کردن درب سوپاپ قدیمی، آماده‌سازی سطح، نصب درب سوپاپ جدید و کنترل نهایی را مرحله‌به‌مرحله بررسی می‌کنیم.

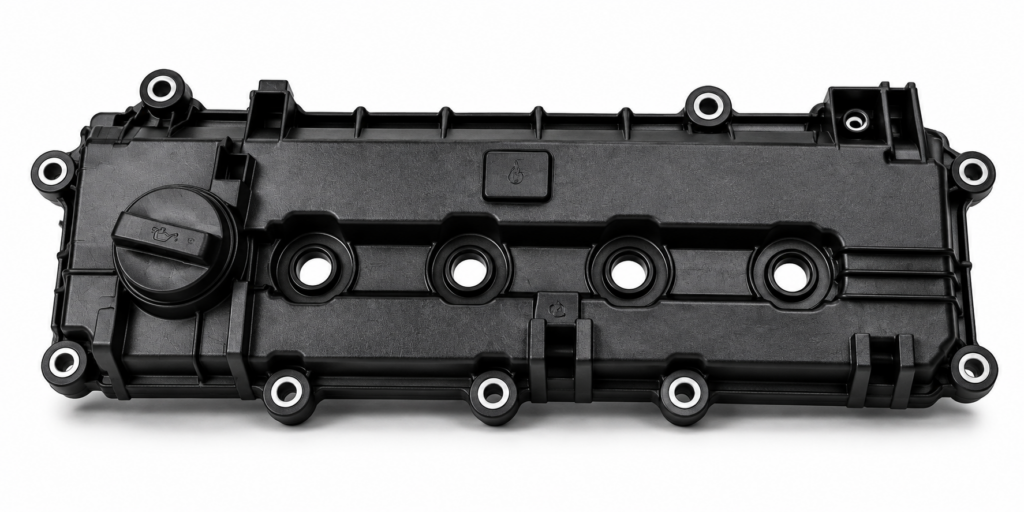

درب سوپاپ کوییک و نقش آن در موتور M15
درب سوپاپ کوییک یکی از قطعات قسمت بالایی موتور M15 است که مجموعه سوپاپ‌ها را پوشش می‌دهد و در کنار واشر درب سوپاپ، به جلوگیری از نشت روغن از این قسمت کمک می‌کند. سلامت این قطعه و نصب صحیح آن در عملکرد مناسب مجموعه اهمیت دارد.
در صورت مشاهده روغن در اطراف درب سوپاپ کوییک، قبل از تعویض قطعه باید وضعیت واشر، محل اتصال و خود درب از نظر ترک، تغییر شکل یا نصب نامناسب بررسی شود. نشتی روغن همیشه به معنی خرابی خود درب نیست و ممکن است واشر یا نحوه قرارگیری آن نیز عامل ایجاد نشتی باشد.
هنگام نصب درب سوپاپ کوییک، سطح تماس باید تمیز باشد و واشر به‌درستی در محل خود قرار گیرد. بستن پیچ‌ها نیز باید به شکل یکنواخت و مطابق دستورالعمل تعمیراتی موتور انجام شود تا از وارد شدن فشار نامناسب به درب جلوگیری شود.
ابزارهای مورد نیاز برای نصب درب سوپاپ M15
پیش از شروع کار، ابزارهای مناسب برای باز و بسته کردن اتصالات موتور را آماده کنید. همچنین در صورت نیاز به تعویض، درب سوپاپ و واشر متناسب با موتور M15 باید از قبل تهیه شده باشند.
برای بستن پیچ‌ها نیز بهتر است از ابزار مناسب و دستورالعمل تعمیراتی خودرو برای رعایت ترتیب و گشتاور صحیح استفاده شود.
مرحله ۱: موتور را کاملاً خنک کنید
قبل از شروع نصب، خودرو را خاموش کنید و اجازه دهید موتور کاملاً خنک شود. کار روی موتور داغ علاوه بر خطر سوختگی، می‌تواند فرآیند باز و بسته کردن قطعات را دشوار کند.
مرحله ۲: اتصالات روی درب سوپاپ را باز کنید
اتصالات، شیلنگ‌ها و مجموعه‌هایی که مانع دسترسی به درب سوپاپ هستند را با دقت و مطابق ساختار خودرو باز کنید.
هنگام باز کردن اتصالات، محل قرارگیری آن‌ها را به خاطر بسپارید تا در زمان مونتاژ مجدد، هر قطعه در محل صحیح خود قرار گیرد.
مرحله ۳: پیچ‌های درب سوپاپ را باز کنید
پیچ‌های نگهدارنده درب سوپاپ را به‌آرامی و به‌صورت اصولی باز کنید.
پس از باز شدن تمام پیچ‌ها، درب سوپاپ را با احتیاط از روی سرسیلندر جدا کنید. اگر قطعه به سطح چسبیده است، از وارد کردن ضربه یا فشار شدید که می‌تواند به سطح اتصال آسیب بزند خودداری کنید.
مرحله ۴: سطح اتصال را کاملاً تمیز کنید
این مرحله یکی از مهم‌ترین مراحل نصب درب سوپاپ کوئیک، تیبا و ساینا است.
پس از برداشتن درب قبلی، سطح اتصال روی سرسیلندر را از روغن، آلودگی و باقی‌مانده مواد آب‌بندی قبلی پاک کنید.
سطح اتصال باید تمیز و سالم باشد تا واشر و درب سوپاپ جدید بتوانند آب‌بندی مناسبی ایجاد کنند.
مرحله ۵: واشر درب سوپاپ را بررسی کنید
واشر را از نظر پارگی، خشکی، تغییر شکل یا آسیب بررسی کنید.
در صورت استفاده از واشر جدید، از قرارگیری صحیح آن در محل مخصوص اطمینان حاصل کنید. واشر نباید پیچ‌خورده یا از محل خود خارج شده باشد.
مرحله ۶: درب سوپاپ جدید را نصب کنید
درب سوپاپ موتور M15 (درب سوپاپ کوییک) را با دقت روی محل نصب قرار دهید.
قبل از بستن پیچ‌ها مطمئن شوید که درب سوپاپ و واشر در موقعیت صحیح قرار گرفته‌اند و قطعه بدون فشار غیرعادی روی سطح سرسیلندر نشسته است.
مرحله ۷: پیچ‌های درب سوپاپ را ببندید
پیچ‌ها را ابتدا در محل خود قرار دهید و از سفت کردن کامل یک پیچ در ابتدای کار خودداری کنید.
بستن پیچ‌ها باید به‌صورت یکنواخت و مطابق ترتیب و گشتاور تعیین‌شده در دستورالعمل تعمیراتی خودرو انجام شود.
⚠️ نکته مهم: سفت کردن بیش از حد پیچ‌ها می‌تواند باعث آسیب، ایجاد تنش یا تغییر شکل درب سوپاپ شود و در نهایت آب‌بندی مجموعه را مختل کند.
مرحله ۸: اتصالات را دوباره نصب کنید
پس از نصب و بستن صحیح درب سوپاپ، شیلنگ‌ها و سایر اتصالاتی را که در ابتدای کار باز کرده بودید، مجدداً در محل صحیح خود نصب کنید.
قبل از روشن کردن خودرو یک بار تمام اتصالات را بررسی کنید.
مرحله ۹: موتور را روشن و نشتی را بررسی کنید
پس از پایان نصب، موتور را روشن کنید و اطراف درب سوپاپ و محل اتصال آن به سرسیلندر را بررسی کنید.
نباید آثار نشتی روغن در اطراف محل آب‌بندی مشاهده شود.
پس از رسیدن موتور به دمای کاری نیز بهتر است محل نصب دوباره کنترل شود.
اگر بعد از تعویض درب سوپاپ روغن‌ریزی داشتیم چه کنیم؟
اگر بعد از نصب همچنان روغن‌ریزی مشاهده می‌شود، ابتدا وضعیت واشر، محل قرارگیری آن، سطح اتصال و نحوه بسته شدن پیچ‌ها بررسی شود.
وجود نشتی پس از نصب الزاماً به معنی خرابی درب سوپاپ جدید نیست و ممکن است مشکل مربوط به واشر، سطح آب‌بندی یا نحوه نصب باشد.
نکات مهم نصب درب سوپاپ کوئیک، تیبا و ساینا
• نصب را روی موتور کاملاً خنک انجام دهید.
• قبل از نصب، سطح اتصال را کاملاً تمیز کنید.
• سلامت و قرارگیری صحیح واشر را بررسی کنید.
• پیچ‌ها را یکنواخت و مطابق دستورالعمل تعمیراتی ببندید.
• از سفت کردن بیش از حد پیچ‌ها خودداری کنید.
• بعد از روشن کردن موتور، محل نصب را از نظر نشتی روغن بررسی کنید.
جمع‌بندی
در نصب درب سوپاپ تیبا، کوئیک و ساینا با موتور M15، تمیز بودن سطح اتصال، قرارگیری صحیح واشر و بستن اصولی پیچ‌ها از مهم‌ترین عوامل برای دستیابی به آب‌بندی مناسب هستند.
پس از نصب نیز بررسی نشتی روغن را فراموش نکنید تا از عملکرد صحیح مجموعه اطمینان حاصل شود.
